ロータリーディスクシリンダー（ろーたりーでぃすくしりんだー）

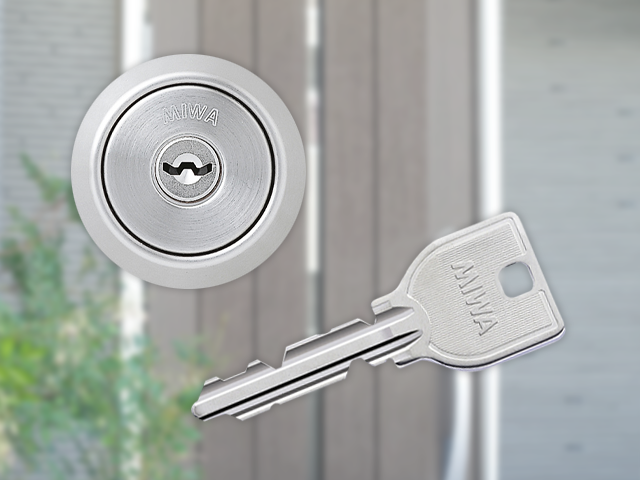

ロータリーディスクシリンダーは、円盤状の障害物を使うディスクシリンダーの構造をより複雑に改良したもので、ロータリーディスクタンブラーとも呼ばれます。ロータリーディスクシリンダーの鍵穴は横向きで、正面から見るとアルファベットのUに似た形をしています。1970年代に国内で広く普及したディスクシリンダーは、内部構造の単純さからピッキングしやすいという問題がありました。その問題を解決するために開発を重ね完成したのが、ロータリーディスクシリンダーです。美和ロックを代表するU9シリンダーは、ディスクシリンダーの廃止に伴って広く普及したロータリーディスクシリンダーです。ロータリーディスクシリンダーは、防犯性能と価格のバランスがよいため、住宅で近年多く採用されています。ロータリーディスクシリンダーはディンプルキーに比べると、安価で作れるため、合鍵が多数必要な場所での運用に最適です。ただし、防犯性に優れる分、ロータリーディスクシリンダーの合鍵作成は、ディスクシリンダーに比べると、より高い精度が必要な点に注意してください。

障害物のロックが外れ、内筒が回転することで解錠されるのがシリンダー錠の仕組みですが、ロータリーディスクシリンダーでは、障害物の切り欠きとロッキングバーの一致によって不正解錠を防いでいます。ロータリーディスクシリンダーは、アルファベットの「C」のような形の障害物に回転軸があり、鍵の高さに応じて軸を起点に回転する仕組みです。ロータリーディスクシリンダーにある障害物には、それぞれ異なる位置に切れ込みが存在します。施錠時は、頭部に付けられたバネによって、障害物は揺れないようにそれぞれ左右に押しつけられています。このとき、ロッキングバーもバネによって外筒の淵に押されているため、切り欠きにロッキングバーが落ち込まず鍵を回すことができません。正規の鍵を使用した際は、障害物の溝が回転により一直線に揃いロッキングバーが落ち込みます。ロッキングバーは内筒内に収納され、回転を阻止する要素がなくなり、鍵を回せるようになります。つまり、ロータリーディスクシリンダーの内筒が回るのを直接防いでいるのは、障害物ではなくロッキングバーです。

正規の鍵を差さなければ障害物が回転しないため、ロータリーディスクシリンダーのピッキングは時間がかかります。ロータリーディスクシリンダーの防犯性能が高い理由は、障害物の切り込みに工夫がなされているためです。ロータリーディスクシリンダーの障害物には、深さの異なるダミーの切り欠きが存在します。ロータリーディスクシリンダーに設けられているダミーの切り欠きは、ロッキングバーが少し落ち込むものの、内筒に収まりきるほどは落ちないように調整されています。ピッキングは通常、特殊なツールでピンやディスクのロックが外れるのを手に感じながら行う作業です。ディスクシリンダーやピンシリンダーのピッキングでは、障害物が正しい位置に揃った感覚が手に伝わります。ロータリーディスクシリンダーがピッキングに強いとされる理由は、タンブラーの切り欠きが正しい位置に揃っているかを判断するのが難しいためです。ロータリーディスクシリンダーでは、深さを変化させたダミーの切れ込みを入れた障害物が設けられているため、本物の切り欠きのように感じても、ロッキングバーが内筒に収納されることはありません。手に揃った感覚が伝わってくるのはあくまで、すべての障害物に対してピッキングを終えてからとなります。そのため、通常のピッキングが通用しないロータリーディスクシリンダーを玄関に採用すると、ピッキングに対して一定の侵入時間を稼ぐことが可能です。建物の安全を大きく左右するシリンダーには、ピッキングや破壊といった犯罪への耐性がランクづけされています。代表的なロータリーディスクシリンダーである美和ロックのU9シリンダーは、耐ピッキング性能が10分以上です。都市開発センターは、7割の空き巣は侵入に5分以上かかると諦めるというデータを発表しています。ロータリーディスクシリンダーの抵抗時間の長さは、空き巣を心理的に追い詰める効果も期待できます。

鍵を運用する際は、ひとつの住宅や扉のみを管理するとは限りません。ロータリーディスクシリンダーは鍵違い数が多いため、さまざまなシーンで使用可能です。ロータリーディスクシリンダーの鍵違い数を活用すると、マンションやホテルなどの鍵管理が便利に行えます。例えば、美和ロックのロータリーディスクシリンダー、U9シリンダーの鍵違い数は約1億5,000万通りで、マスターキーや逆マスターキーといった多彩なキーシステムに対応できます。マスターキーは複数の扉をひとつの鍵で管理できる機能を持たせるシステムで、逆マスターキーはマンションのオートロック扉などを各部屋の鍵で開けられるようにするものです。ロータリーディスクシリンダーの防犯性や鍵違い数を活用すると、グランドマスターキーのような大きなグループの建物も一括で管理できます。
