MIWA ミワ GT51・52シリーズ 防音扉用グレモン錠

価格\11,750～47,850

防音扉用のグレモン錠です。

特長
・扉を外さなくても本体ケースが着脱できるカセット方式も可能扉を外さなくてもメンテナンスが楽に行えます。この場合、製品型式に"C"を付けてご発注ください。切欠寸法はALG50シリーズを参照ください　(例）U9GT51C91ー1 扉厚40mm以上の扉にご使用ください。

・他社製シリンダー（（株）ゴール：HD）も装着可能 専用アダプター（別途発注品）と組み合わせてご使用ください。扉厚は他社カタログと同一範囲です。ただしシリンダーユニットは他社メーカーにご発注ください。サムターンは美和ロック製のDA用をご使用ください。シリンダーのメーカーが異なっても、錠ケースは同一です。
です。

・シリンダー、サムターンの取り付けが容易 シリンダー、サムターンの取り付けは、錠ケースのフロント側からのピン固定式（U字型ピンで、ケースに内蔵）ですので、取り付けが容易で取り付け間違いがありません。

・ハンドル操作力を軽減 ハンドル操作力を軽減するため、デッドとロッドの動きに時間差（ロッドを先に突出させた後、デッドを出す）を設けました。

・フロント幅とロッドガイド幅を統一フロント幅およびロッドガイド幅を25mmに統一していますので、扉の曲げ加工が容易になりました。

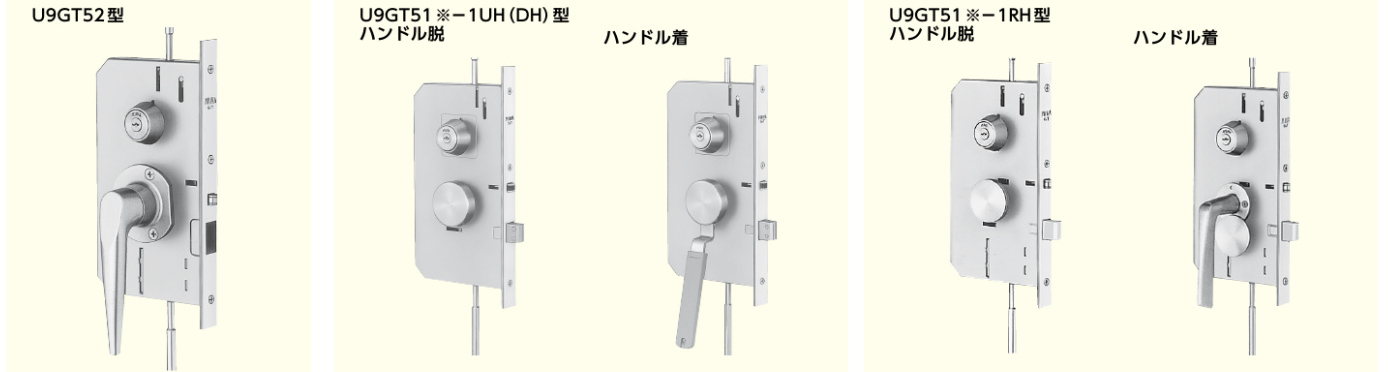

・室外側脱着ハンドルタイプ GT51（52、512、51F）
※ー□UH型（プレートハンドルタイプ：デッド突出時のみ脱着可能）GT51（52、512、51F）
※ー□DH型（プレートハンドルタイプ：デッド突出時、デッド引き込み時脱着可能）GT51（52、512、51F）
※ー□RH型意匠上、室外側にハンドルを出したくない場合にご使用ください。扉厚範囲が取れませんので正確な扉厚をご指示ください。 （注）UH型／DH型ハンドルは別途ご手配品ですのでご注意ください。（UH型とDH型のハンドル部は共通製品です）

・片面ハンドルタイプ GT51（52、512、51F）※ー□H型 一方向からのみハンドル操作を行う場合にご使用ください。

・ご発注の際はD寸法（扉高さ寸法）、M寸法（扉下端からハンドルセンターまでの寸法）をご指示ください。ご指示がない場合は、ロッド全長（先金具含）L＝1,200mmを2本付で納入いたしますのでドアメーカー様にて定寸していただくようにお願い申し上げます。

【ロッド長さ計算式】
・カセットなしの場合 上部：L1＝D−M−110　下部：L2＝M−67
・カセット付の場合（オプション）上部：L1＝D−M−166　　下部：L2＝M−123

材質・仕上　

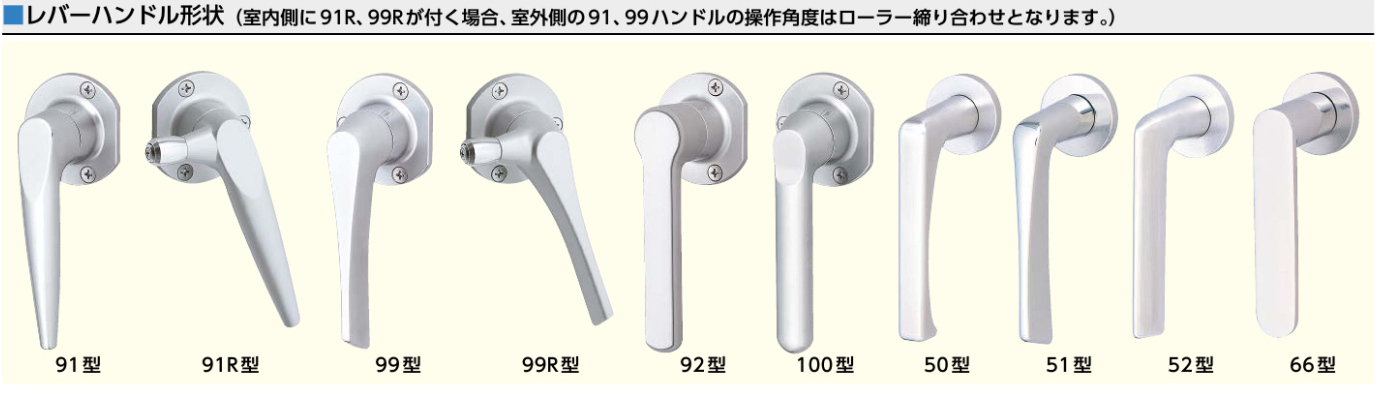

91・91R・92・99・99R・100型　亜鉛ダイカスト・シルバー色塗装
50・51・52・66型　18ー8ステンレス（SUS304）・ヘヤーライン仕上（記号ST）・バフ仕上（記号SB）


仕様
バックセット（mm）　　64
スペーシング（mm）　　80
扉厚可能範囲（mm以上〜mm未満）33〜42・42〜50・50〜58・58〜66
（注1）脱着ハンドルの場合、扉厚範囲がとれませんので、扉厚を正確にご指示ください。脱着ハンドルUH型／DH型は扉厚40mm以上（カセット方式の場合は45mm以上）からとなります。
（注2）ご発注の際D寸法（扉の高さ）、M寸法（扉下端からハンドルセンターまでの寸法）をご指示ください。
【最小D、M寸法】
カセットなしの場合：D＝442mm以上／M＝203mm以上
カセット付の場合　：D＝554mm以上／M＝259mm以上
上記寸法未満は製作できません。
